Теплообменники для комплектации резервуарного парка: инженерный подход к выбору аппарата

Когда главный инженер предприятия сталкивается с модернизацией системы хранения и подготовки жидких сред, внедрение нового теплообменного оборудования упирается не в бюджет как таковой, а в физическую стыкуемость узлов по тепловому потоку и гидравлике. Аппарат, идеально рассчитанный в проектной документации, на реальном вязком продукте часто выходит на режим с недогревом на 10–15 °C, и это не брак завода-изготовителя, а недоучет реальных свойств среды на этапе подбора. Резервуарное хозяйство неразрывно связано с теплообменниками: от подогрева мазута перед сливом из цистерн до утилизации тепла выпара и охлаждения масла компрессорных установок. Ошибка в одном элементе этой тепломеханической цепи приводит к каскадному сбою: увеличению времени разгрузки, росту нагрузки на насосы и, как следствие, к штрафам за простой транспорта. Поэтому разговор о теплообменниках мы начнем не с банальной классификации, а с анализа тех процессов, которые напрямую влияют на коммерческую безопасность вашего предприятия.

Физический смысл коэффициента теплопередачи и гидравлического сопротивления в рабочем режиме

Ключевой параметр любого теплообменного аппарата - не площадь поверхности, как часто ошибочно полагают, сверяясь лишь с техническим паспортом, а коэффициент теплопередачи k в реальных условиях загрязнения. В стерильной заводской спецификации k может составлять 1 200 Вт/(м²·К), однако после трех месяцев работы на неподготовленном мазуте с высоким содержанием асфальто-смолистых парафиновых отложений (АСПО) этот показатель упадет до 400–500 Вт/(м²·К). Что происходит с процессом? Температурный напор падает, для поддержания производительности приходится поднимать давление пара. Если запас по поверхности теплообмена не был заложен на стадии расчета с коэффициентом загрязнения 0,7–0,8, вы получите хронический недогрев и необходимость внеплановой чистки. Второй момент - гидравлическое сопротивление. При прокачке высоковязких сред через межтрубное пространство подогревателя мазута решающее значение имеет не только диаметр штуцеров, но и конфигурация перегородок в корпусе. Слишком частое расположение сегментных перегородок дает прирост теплосъема, но создает зоны застоя во внутренних углах, где коксование неизбежно.

На основе моего опыта, отмечу, что при переходе на мазут с вязкостью выше 100 сСт при 80 °C классическая компоновка с плавающей головкой требует замены дистанционирующих решеток на решетки типа «диск-кольцо». Без этого перепад давления растет экспоненциально, а промывка обратным потоком не дает эффекта из-за турбулизации в локальных застойных зонах.

Сравнение кожухотрубных и пластинчатых теплообменников по совокупной стоимости владения

В рамках комплектации резервуарного сектора мы имеем дело с двумя принципиальными конструктивными типами. Выбор между ними - это не спор о том, что лучше, а расчет экономики жизненного цикла.

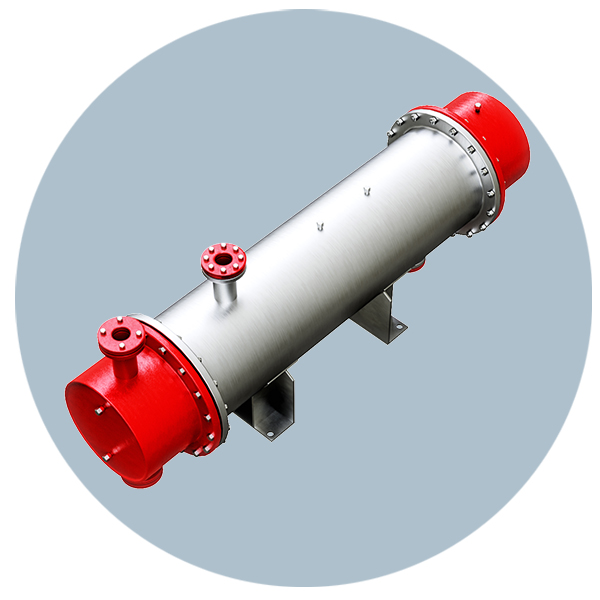

Для задач подогрева мазута на линии рециркуляции резервуара мы однозначно рекомендуем кожухотрубную конструкцию с неподвижными трубными решетками или с U-образными трубками, если температурные удлинения превышают 30 мм. Пластинчатый водоводяной подогреватель имеет неоспоримое преимущество при работе на чистых средах - например, в контуре отопления или подготовки горячей воды, где коэффициент теплопередачи достигает 5 000–6 000 Вт/(м²·К), но для мазута и масел его применение без тщательной подготовки среды - авантюра, ведущая к быстрой забивке каналов.

Конструктивные особенности маслоохладителей МО и МБ в системах смазки

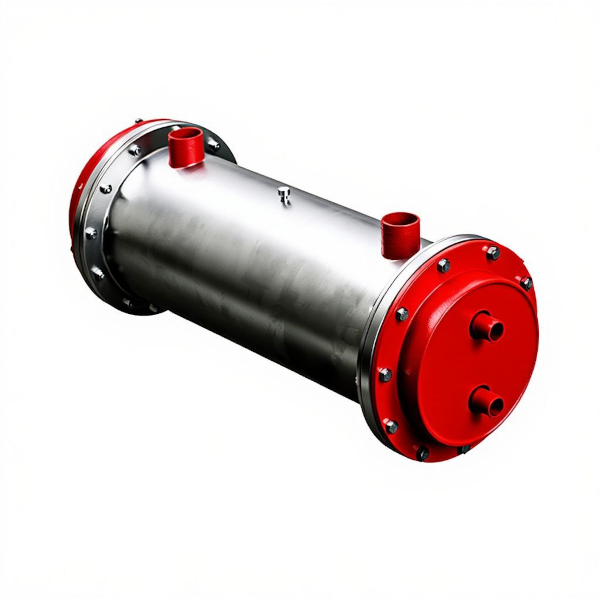

Маслоохладители МО и МБ спроектированы по принципу одно- и двухходовых аппаратов с пучком из тянутых трубок. При подборе обратите внимание на шаг развальцовки. В спецификации часто указывают коэффициент оребрения, но для турбинного масла ТП-22С с присадками критичнее «живое» сечение межтрубного пространства. Если скорость масла упадет ниже 0,5 м/с, начнется ламинарный режим и прогар масляной пленки на стенках, что приведет к шлакованию поверхности. Ключевая ошибка при выборе - попытка взять охладитель с двукратным запасом по площади «на вырост». При сниженных тепловых нагрузках скорость циркуляции падает ниже проектной, и аппарат начинает работать как отстойник смол. Оптимальный запас - не более 15 % к номинальному теплосъему.

Методика подбора пароводяных подогревателей для технологических нужд и систем отопления

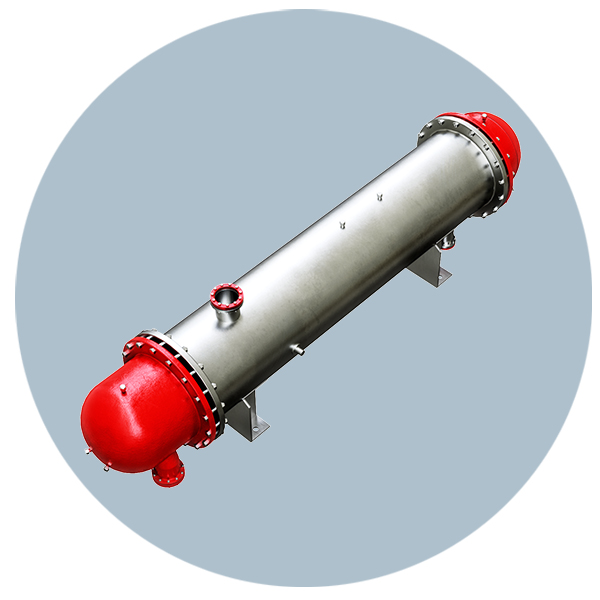

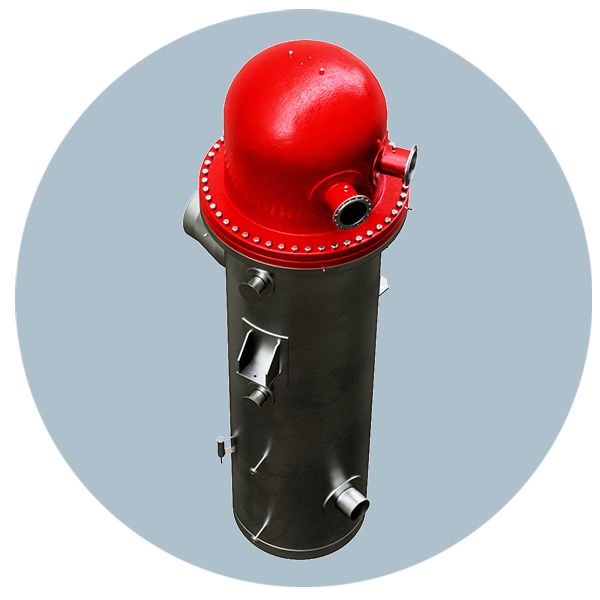

Пароводяные подогреватели серии ПП, а также аппараты типа ПСВ представляют собой классику контактного и поверхностного нагрева. Эффективность подогревателей ПСВ (подогревателей сетевой воды) на 90 % определяется конфигурацией конденсатоотводчика на паровой линии. Мы сталкивались с ситуацией, когда абсолютно исправный теплообменник с заявленной мощностью 2,3 МВт выдавал всего 1,6 МВт только потому, что поплавковый конденсатоотводчик был подобран без учета пускового перепада давления в 4 бара. При пуске пар прорывался в конденсатную линию, подпирая теплообменник, и активная зона конденсации сокращалась на треть. Важный нюанс, который часто упускают при эксплуатации - организация отвода паровоздушной смеси. Наличие 2 % воздуха в паре снижает интенсивность теплообмена на 15–20 % из-за образования неподвижной газовой пленки у стенок труб. Поэтому автоматический воздухоотводчик на верхней точке корпуса - не опция, а обязательный элемент схемы.

Фильтры мазута ФМ и грязевики: защита теплообменного тракта от механического износа

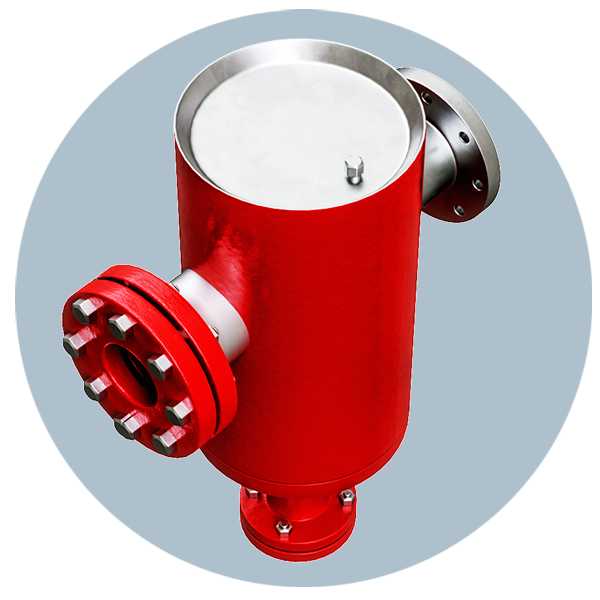

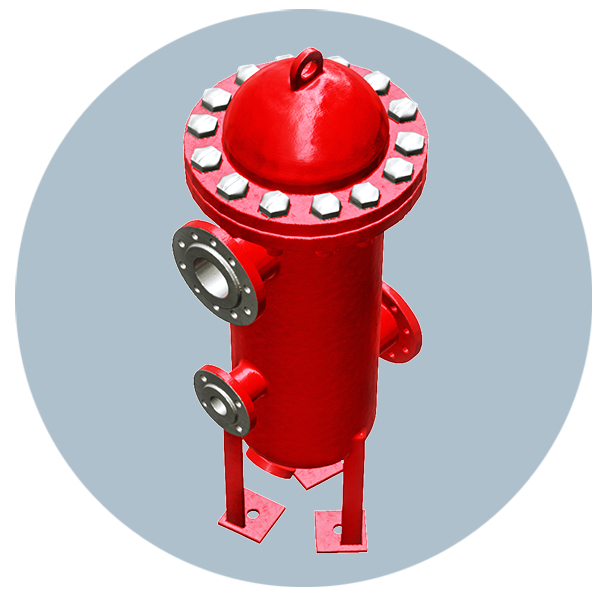

Ни один грамотный расчет теплообменной установки не обходится без учета входного фильтрующего оборудования. Фильтры мазута ФМ и сетчатые грязевики для воды являются первой линией обороны теплообменника. Срок службы трубного пучка при работе на мазуте без фильтрации сокращается с 8 лет до 2,5 из-за абразивного износа коксующимися включениями. При подборе фильтра ФМ принципиально смотреть не на условный диаметр, а на размер ячейки фильтроэлемента. Для защиты подогревателя достаточно ячейки 1,5–2,5 мм, для защиты форсунок горелочных устройств - не более 0,3 мм. Если поставить сразу элемент на 0,3 мм перед подогревателем, сопротивление вырастет, а насос не продавит густеющий мазут при зимних температурах. Правильный каскад - это ФМ с ячейкой 2, мм на входе в подогреватель и тонкая очистка после выхода на пониженную вязкость.

Специфика пищевых охладителей и судовых теплообменников в условиях жестких нормативных ограничений

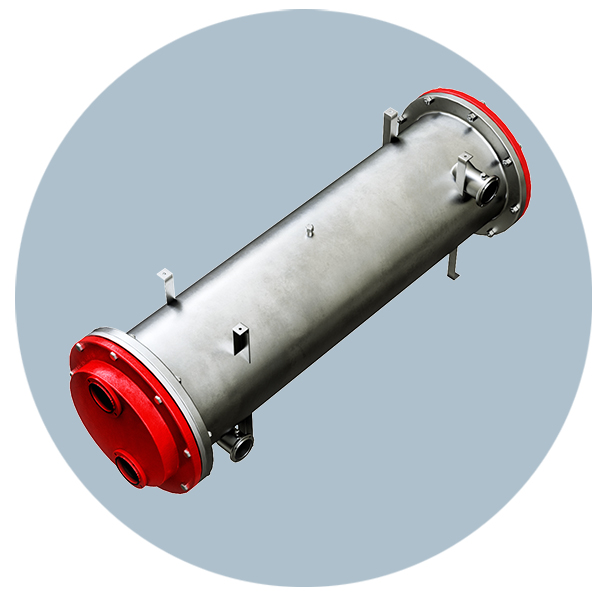

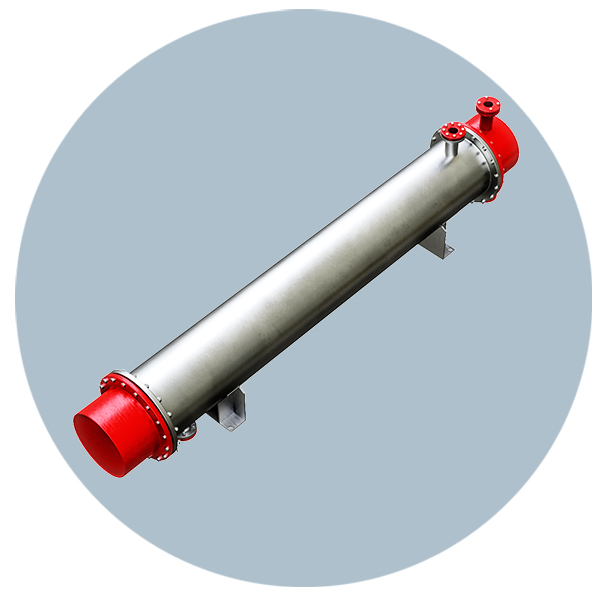

Когда речь заходит о пищевых охладителях0, на первый план выходит не теплотехника, а микробиология. Теплообменник для молока или пивного сусла обязан иметь полировку внутренних поверхностей не ниже Ra 0,8 мкм и быть спроектирован с нулевыми застойными зонами. Любая «мертвая» полость в углах приварки перегородки - это риск санитарного брака всей партии. Здесь недопустимы аппараты с плавающей головкой или сварные неразборные конструкции без возможности механической очистки (CIP-моечные станции не всегда справляются с байпасированием потока в глухих зонах). Аналогично и с судовыми охладителями0, где дополнительно вступает в силу требование по виброустойчивости и стойкости к качке. Крепление трубного пучка обязано исключать фретинг-коррозию в местах контакта перегородок и трубок. Экономия на толщине перегородок (менее 10 мм для латунных пучков) неизбежно приводит к прорезанию металла и смешению сред через полгода активной эксплуатации на переходных режимах качки.

Утилизация тепла: охладитель выпара в системе подготовки питательной воды

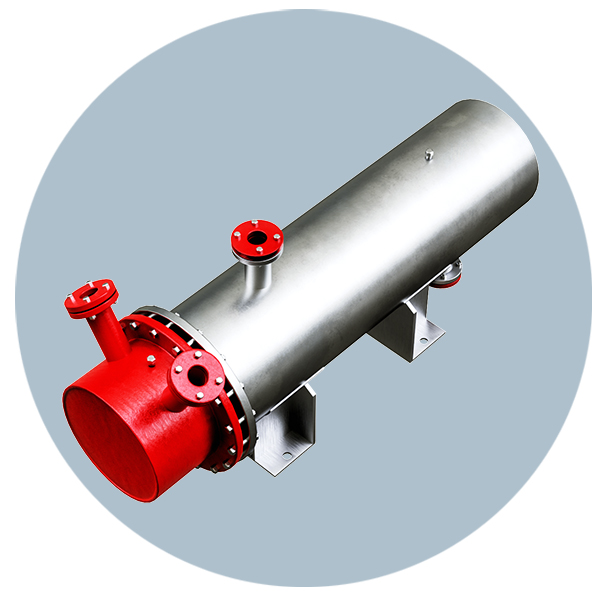

Охладитель выпара - это компактный теплообменный агрегат, который часто незаслуженно воспринимается как второстепенная единица. Однако, с точки зрения энергоаудита, именно выпар деаэратора уносит до 2-3 % общего тепла паросилового хозяйства. Грамотно подобранный поверхностный охладитель выпара возвращает конденсат в цикл, обеспечивая окупаемость в течение одного отопительного сезона. Техническая тонкость: не путайте контактный барботажный охладитель и поверхностный трубчатый. Барботажный прост, но требует перекачки обессоленной воды. Поверхностный - сложнее в компоновке, зато конденсат отводится самотеком без дополнительных насосов. В 80 % случаев отказ работы связан с неправильным расчетом гидрозатвора на линии отвода неконденсирующихся газов. Высота гидрозатвора должна превышать разрежение в деаэраторе минимум на 20 %, иначе присос атмосферного воздуха «запирает» теплообменник выпара.

Нормативная база и требования к эксплуатационной документации на теплообменные аппараты

Любой теплообменник0, работающий под избыточным давлением свыше 0,07 МПа, подпадает под действие Технического регламента Таможенного союза ТР ТС 032/2013. Это накладывает обязательства не только на производителя, но и на владельца. В паспорте сосуда, по ГОСТ 31842-2012 (методы расчета на прочность), помимо отметок о гидроиспытаниях, должен быть зафиксирован перечень регламентных работ по продлению ресурса. Что это значит для снабженца? Аппараты, классифицируемые как сосуды 3-й и 4-й категории, должны поставляться с заключением экспертизы промышленной безопасности, если срок проектной эксплуатации уже превышен, либо с комплектом документов, подтверждающих расчетный ресурс в 20–25 лет. Игнорирование этого пункта при закупке бу оборудования или при восстановительном ремонте грозит прямым предписанием Ростехнадзора об остановке объекта.

Алгоритм подбора теплообменника для вашего технологического цикла

Резюмируя многолетний опыт аудитов тепловых пунктов, мы сформулировали следующий алгоритм, исключающий ошибки несовместимости оборудования.

1. Химический анализ среды. Определяем коррозионную активность (pH, содержание хлоридов, сероводорода). Для масла - наличие присадок, реагирующих с медью. Это определит марку стали трубок: от нержавеющей 12Х18Н10Т до латуни ЛО-70 или мельхиора МНЖ-5-1.
2. Режимная карта. Фиксируем не только номинальные расходы и температуры, но и пусковые условия (зимний запуск мазута с −20 °C требует рециркуляции иного объема, чем летний режим).
3. Гидравлический предел. Сопоставляем допустимый перепад давления на аппарате с характеристикой существующих насосов. Для водоводяных подогревателей перепад более 0,05 МПа на трубном пространстве говорит о неверно выбранном диаметре трубок.
4. Пространственная компоновка. Оценка места для выема трубного пучка. Убедитесь, что перед фронтом аппарата зарезервировано пространство длиной не менее длины корпуса плюс 1 000 мм, иначе замена пучка превратится в демонтаж соседнего оборудования.

Ключевые критерии выбора теплообменника для вашего бизнеса

Инвестиция в теплообменное оборудование - это всегда компромисс между капитальными затратами и стоимостью эксплуатации. Мы исходим из того, что правильно подобранный подогреватель мазута или маслоохладитель не становится головной болью главного механика на ближайшие 10–15 лет. Мы не просто отгружаем металл в коробке, мы предлагаем профессиональную инженерную поддержку: от теплогидравлического расчета на этапе комплектации до подбора ответных фланцев и прокладочных материалов. Для постоянных партнеров действуют гибкие условия оплаты с отсрочкой платежа, что позволяет синхронизировать график закупки с производственным циклом. Резервирование товара на складе и доставка транспортными компаниями по всей России и в страны ближнего зарубежья осуществляются в строгом соответствии с оговоренными сроками. Предоставление гарантийной поддержки в течение всего заявленного срока службы является не дополнительной опцией, а нашим стандартом работы.
