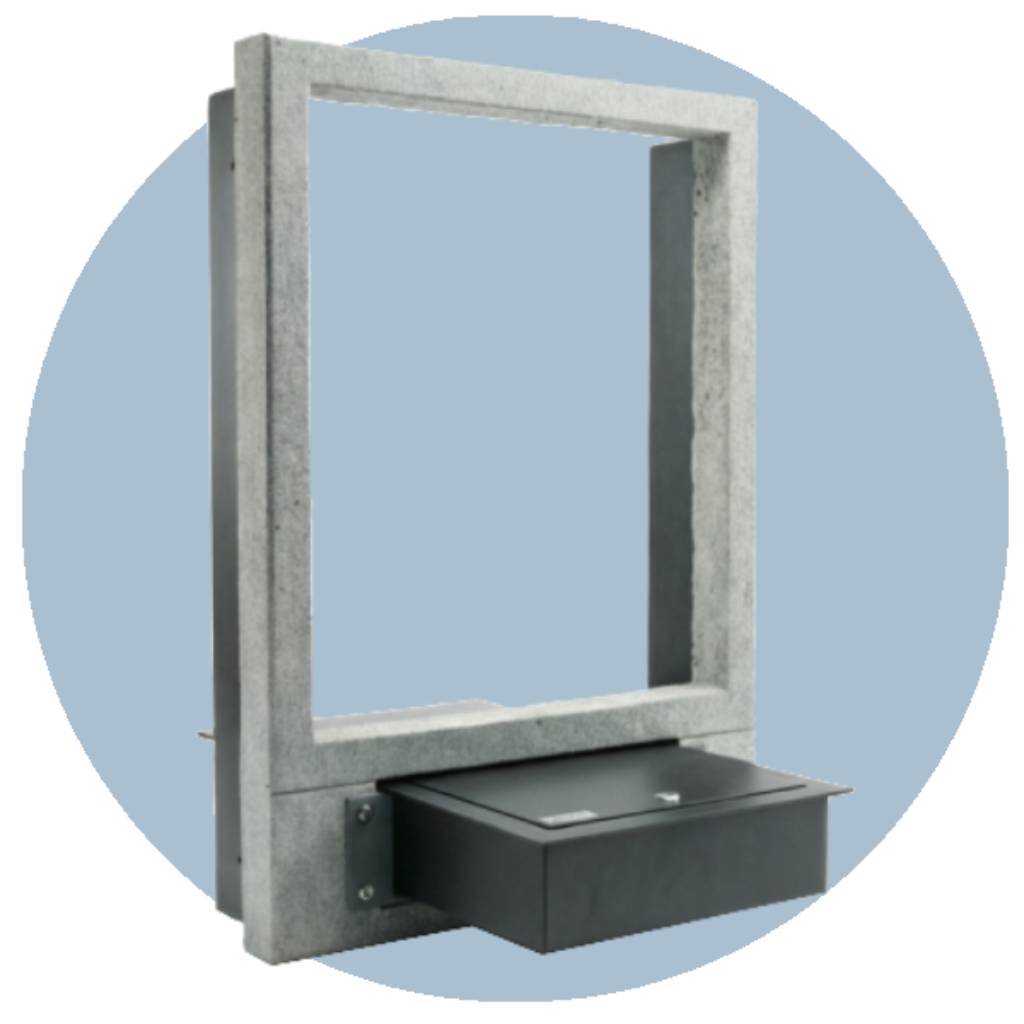

Передаточный узел Бр5 взрывозащищенный

Передаточный узел Бр5

Передаточный узел Бр4 взрывозащищенный

Передаточный узел Бр4

Передаточный узел Бр3

Передаточный узел Бр2

Передаточный узел Бр1

Передаточные узлы как элемент системы безопасности банка и кассового центра

Руководители финансовых организаций и промышленных предприятий знают: самая уязвимая точка периметра защищённого помещения — это вовсе не глухая стена, а место взаимодействия кассира с посетителем. Классические окошки с лотком, собранные на скорую руку, не дают ответа на главный бизнес-риск — контактное ограбление через зону передачи ценностей. Именно здесь на авансцену выходит грамотно спроектированный передаточный узел, который превращает потенциальную брешь в инженерно выверенную точку контроля, объединяющую механику, огнестойкость и пулестойкость в единый комплекс. В рамках раздела «Бронированные и защитные конструкции» мы рассматриваем эти изделия не как типовую металлоёмкую продукцию, а как критически важный функциональный элемент, решающий конкретную задачу: разорвать физический сценарий нападения при передаче денег, документов и оружия.

Физический смысл взломостойкости передаточного узла

Ключевая метрика для любого бронированного передаточного узла — класс устойчивости к взлому, но за этой цифрой стоят вполне осязаемые физические ограничения, которые нельзя игнорировать при комплектации объекта. Мы оперируем не просто маркетинговой категорией «прочный металл», а конкретным сопротивлением, которое конструкция оказывает нормированному инструменту. Толщина лицевой бронепанели в 4, мм или 6, мм — это не прихоть проектировщика, а рассчитанное время задержки злоумышленника. Разница в 2, мм по стали в совокупности с рёбрами жёсткости и противосъёмными штырями даёт прирост времени несанкционированного доступа на 30-50 %, что напрямую коррелирует с приездом группы реагирования.

Что произойдёт, если параметр окажется недостаточным? Представьте шлюзовую конструкцию замкнутого лотка, где горизонтальный зазор между коробом и кареткой превышает расчётный допуск. Даже при формальном наличии замка третьего класса злоумышленник не станет резать металл газосваркой — он использует простой консервный нож или монтажку для деформации тонкой перегородки в области уплотнения, добыв пачку банкнот за считанные секунды, пока кассир блокирован психологическим давлением. Именно поэтому, занимаясь комплектацией объектов категории «А» и «Б», мы всегда требуем от изготовителя не просто сертификат на партию металла, а протокол натурных испытаний на взлом по конкретной модели передаточного узла.

Из личной практики отмечу: при реконструкции одного депозитарного центра экономия на толщине бронекороба лотка в 1,5 мм привела к тому, что через полгода эксплуатации деформация направляющих, вызванная интенсивным трафиком, превратила плавную каретку в рычаг. Персонал прикладывал избыточное усилие, биметаллическая вставка дала усталостный излом, и узел пришлось менять целиком с остановкой приёма ценностей у населения. Скупой платит дважды, а в сфере защитных конструкций — ещё и репутацией.

Инженерная логика пулестойкости передаточного лотка

Ошибочно полагать, что защитный передаточный узел должен просто держать выстрел. Его задача сложнее: поглотить кинетическую энергию пули без образования вторичных поражающих элементов с тыльной стороны, при этом сохранив геометрию подвижной каретки. Если после попадания из АКМ (класс защиты 5 по ГОСТ) короб лотка поведёт хотя бы на ,8 миллиметра, каретку клинит наглухо, и узел перестаёт функционировать именно тогда, когда он особенно нужен — для эвакуации денег под огнём. Поэтому бронестекло в смотровом окне и стальная плита глухой секции должны работать в связке, гася вибрации через демпферные прокладки, а не просто быть толстыми.

Как толщина бронеэлементов влияет на рабочий ресурс передаточного узла

Монтажники часто игнорируют корреляцию между массой бронестворки и износом механизма блокировки. Возьмём часто заказываемый передаточный узел с механической блокировкой в исполнении «тяжёлая серия». При массе подвижной части в 120,–140, кг каждое открытие создаёт ударную нагрузку на фиксатор. Если узел эксплуатируется в режиме 250-300 циклов в сутки, что нормально для расчётно-кассовых центров, через 4-5 месяцев неизбежно появление люфтов. В ходе ряда экспертиз мы выявили, что включение в кинематическую схему микролифта с компенсатором на ,5 мм продлевает безремонтный интервал в полтора раза, не влияя на итоговый класс защиты. Это тот самый нюанс, который отличает оборудование регионального РКЦ от частного обменника.

Сравнительный анализ механических и электромеханических передаточных узлов

Выбор между полностью механическим и автоматизированным передаточным шлюзом — это не вопрос престижа, а трезвый расчёт совокупной стоимости владения и сценария охранного реагирования. В таблице ниже сведены ключевые эксплуатационные критерии, основанные на многолетних наблюдениях за отказами.

Ключевая ошибка при выборе между этими двумя типами кроется в избыточном доверии к автоматике без анализа сетевой инфраструктуры. Был случай, когда электромеханический шлюз в сельском отделении банка блокировался в закрытом состоянии четырежды за месяц из-за просадок напряжения в период гроз. Механика в аналогичной климатической зоне не подвела ни разу. Поэтому мой совет: если нет инженера-электронщика в штате охраны — ставьте механику с усиленной бронекапсулой, калибр дыры в безопасности от нажатия кнопки не зависит.

Совместимость передаточного узла с архитектурой стен и бронеконструкций

Игнорирование строительной базы — бич проектов. Анкеровка бронированного передаточного узла в проём из пенобетона или пустотного кирпича не обеспечит проектной взломостойкости, сколько бы саморезов вы ни вкрутили. Стандарт предписывает крепление исключительно к закладной силовой раме, рассчитанной на нагрузку вырыва не менее 8, кН на точку. При интеграции в стеклянную фасадную группу обязательно применение терморазрывных профилей, иначе точка росы смещается внутрь короба лотка, иней блокирует зазоры каретки, и с открытием по утрам начинаются проблемы. Таким образом, узел передачи — это часть архитектуры, а не отдельный «ящик в дыре».

Требования ГОСТ Р 51112-97 и смежные стандарты к передаточным узлам

Действующая нормативная база даёт исчерпывающие критерии, при этом ГОСТ на передаточные узлы как отдельный тип изделий выкристаллизовался из общих требований к банковскому защитному оборудованию. Стандарт ГОСТ Р 51112-97 классифицирует окна и шлюзы по устойчивости к обстрелу и взлому, и именно его таблицы используются при согласовании паспорта безопасности. Для класса защиты «Специальный» (уровень инкассаторских центров) требуется подтверждение непробиваемости не только лицевой плиты, но и сопряжения лотка с рамой при поражении бронебойно-зажигательной пулей 7,62x39 мм. На практике это обязывает конструкторов применять лабиринтные уплотнения с углом перекрытия не менее 43 градусов.

ГОСТ Р 50862-2012, регламентирующий сейфы и защищённые депозитарии, косвенно касается и передаточных шлюзов, задавая параметры надёжности замковых устройств. Крайне важно, чтобы механизм блокировки исключал «постановку на защёлку» без ключа — схема с автоматическим защёлкиванием запрещена в ряде объектов из-за риска случайного оставления ключей внутри операционной зоны. Инженеры, проектирующие защитные передаточные устройства, обязаны реализовывать принудительный взвод ригеля.

Косвенное влияние норм пожарной безопасности на конструкцию шлюза

Вопреки мнению снабженцев, даже бронированная сталь должна соответствовать пределу огнестойкости, если узел врезается в противопожарную перегородку 1-го типа. В таких случаях применяется передаточный узел с огнезащитной прослойкой из вспучивающихся материалов, которые при нагреве до 200, °C заполняют внутренние полости каретки, блокируя тепловой поток. Иначе шлюз становится мостом холода и огня, что аннулирует страховку объекта.

Пошаговый алгоритм подбора передаточного шлюза для склада ценностей

Разработка технического задания на передаточное окно защитное не терпит формального подхода. Предлагаю выверенную на многих проектах последовательность, которая страхует от досадных просчётов.

Шаг 1. Классифицируйте сценарий угрозы. Определите, с чем именно предстоит работать: наличные деньги до 1 000 000 рублей за операцию, слитки драгметаллов или вещественные доказательства. При обороте драгметаллов масса слитка требует усиленного поддона с распределённой нагрузкой до 50, кг, а не просто щелевого приёмника на 12, кг.

Шаг 2. Зафиксируйте количественный показатель циклов «приём-выдача». Если стойка «оператор-клиент» пропускает ежедневно 500-700 паспортизированных обращений, то нужен исключительно двухстворчатый реверсивный шлюз с сервоприводом, механический лоток не выдержит износа направляющих втулок.

Шаг 3. Согласуйте архитектурную привязку с несущей способностью перекрытия. Масса бронешлюза в комплексном исполнении достигает 350, кг. Убедитесь, что усиление проёма выполнено двутавром с полкой не менее 180, мм, а пол в зоне установки имеет разгружающие опоры.

Шаг 4. Проверьте наличие сертификата СТ РК 1623-1 или аналогов в системе добровольной сертификации. Санитарно-эпидемиологическое заключение здесь вторично, а вот протокол о стойкости к взлому с указанием количества единиц инструментального воздействия — первичен. Без него банковский надзор просто не подпишет акт ввода.

Эксплуатационный ресурс и типовые дефекты бронированных передаточных узлов

Ещё один нюанс, который часто упускают на этапе эксплуатации, — это график смазки направляющих скрытого типа. В паспортах пишут «проверять раз в квартал», но в условиях повышенной запылённости южных регионов и цементной взвеси на этажах строительства объекта абразивное забивание защитной шторки происходит уже через три недели. Персонал жалуется на скрип и тугое закрывание. В качестве превентивной меры мы рекомендуем заключать сервисный контракт с выездом мастера раз в два месяца, а для узлов с электроприводом — обязательно контролировать потребляемый ток двигателя. Рост тока на ,3 А от номинала — ранний признак подклинивания каретки.

Не менее важна ревизия резинового профиля периметра. В дешёвых моделях уплотнители из неопреновой резины-сырца теряют эластичность при температуре ниже −15, °C, и появляется щель для подглядывания или впрыска едкой жидкости. Качественный силиконовый рант с термостойкостью до −40, °C стоит дороже, но полностью исключает данный вектор атаки.

На что сделать акцент перед тем, как купить передаточные узлы для предприятия

Принимая решение о закупке бронированного передаточного шлюза, директор по безопасности или начальник хозяйственного отдела должен рассматривать не единичное изделие, а полный жизненный цикл. Помимо типового универсального лотка 500×400×350 мм наша кооперация с заводами-изготовителями позволяет реализовывать нетиповые глубины кассет под работу с крупногабаритными сумками КС-029. Мы ведём склад ответственного хранения, который даёт возможность отгрузить партию из 5-7 узлов в течение 48 часов после согласования заявки — именно такие сроки критичны, например, при авральном открытии резервного офиса.

Мы не просто поставляем металл. Мы выдаём проектную привязку, направляем инженера на замер проёмов перед финальным бронированием, комплектуем узлы датчиками Холла для интеграции в существующий пульт ОПС и обязательно оставляем ЗИП-комплект направляющих сухарей на весь гарантийный период. При долгосрочном партнёрстве действует индивидуальная отсрочка оплаты на срок до 30 дней, что снимает нагрузку с бюджета при плановом переоснащении филиальной сети в разных часовых поясах. При выборе передаточного узла соразмеряйте амбиции автоматизации с суровой реальностью эксплуатирующего персонала, и пусть ваша зона передачи ценностей всегда остаётся гарантированно непробиваемым рубежом.
